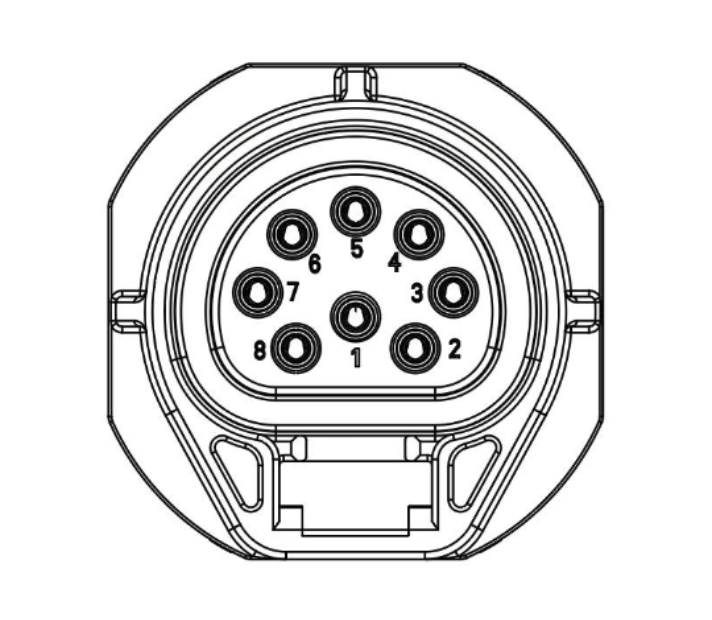

Kabel A+ skall kopplas till pin 1 (Logger 1 485A).

Kabel B- skall kopplas till pin 2 (Logger 2 485B).

‍

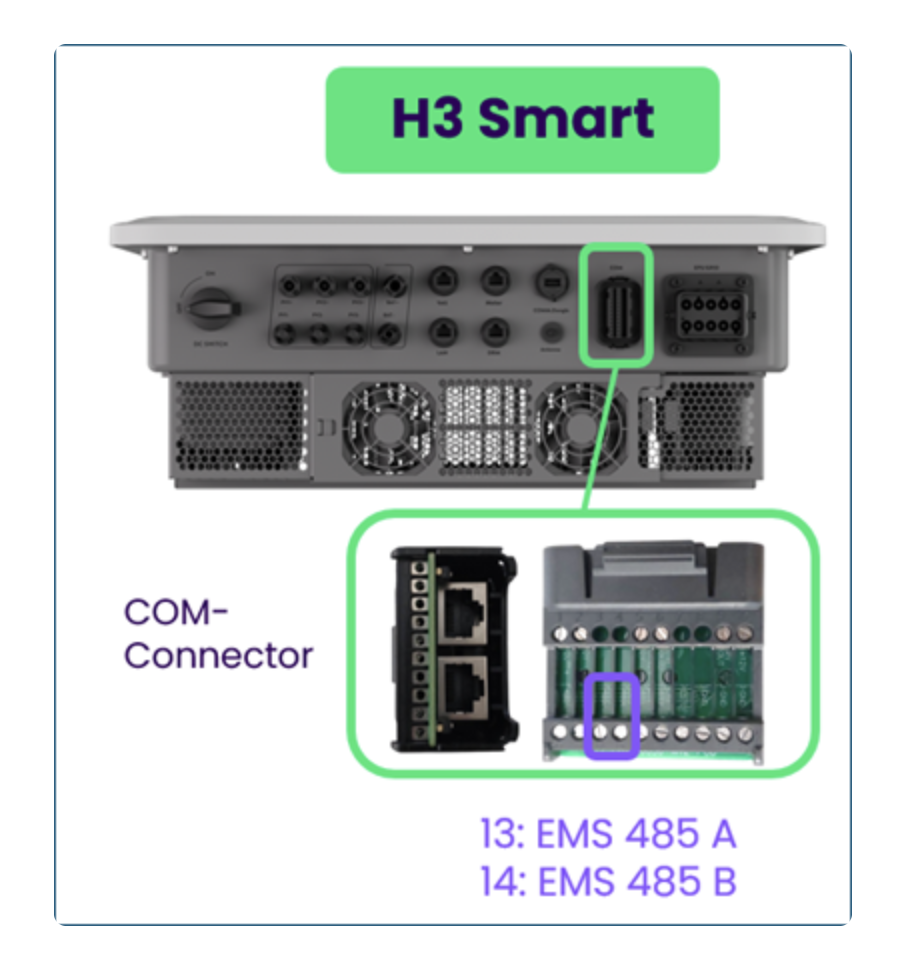

Anslutningen av H3-Smart via RS485-protokollet ska göras via COM-porten.
​

Kabel A+ ska anslutas till pin 13 (EMS 485A).
Kabel B- ska anslutas till pin 14 (EMS 485B).

‍

‍

‍
