Hiconics växelriktare

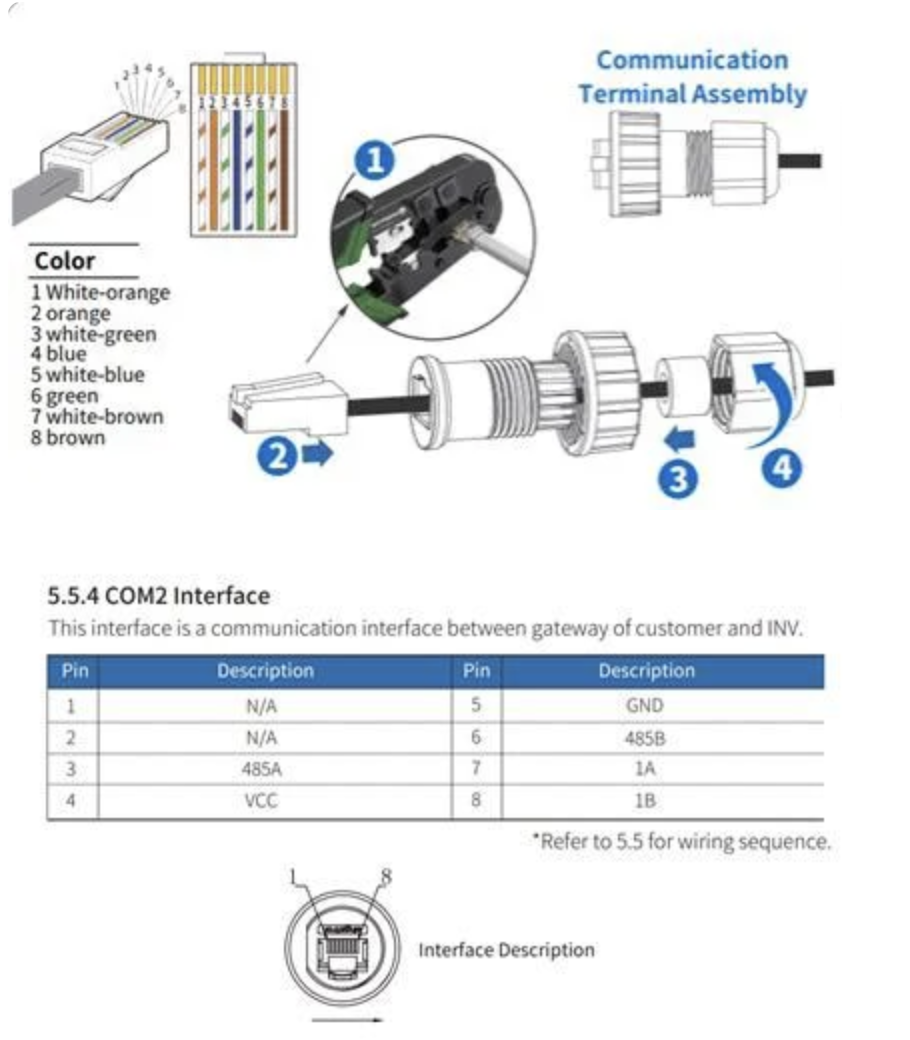

‍Modbus-kablarna monteras i ett kontaktdon av typen RJ45. Du ansluter sedan denna kontakt till växelriktaren.​
‍

Kabel A (Data positiv A+) skall kopplas till pin 3 (485A → vit/grön).
Kabel B (Data negativ B-) skall kopplas till pin 6 (485B → grön).

‍

‍

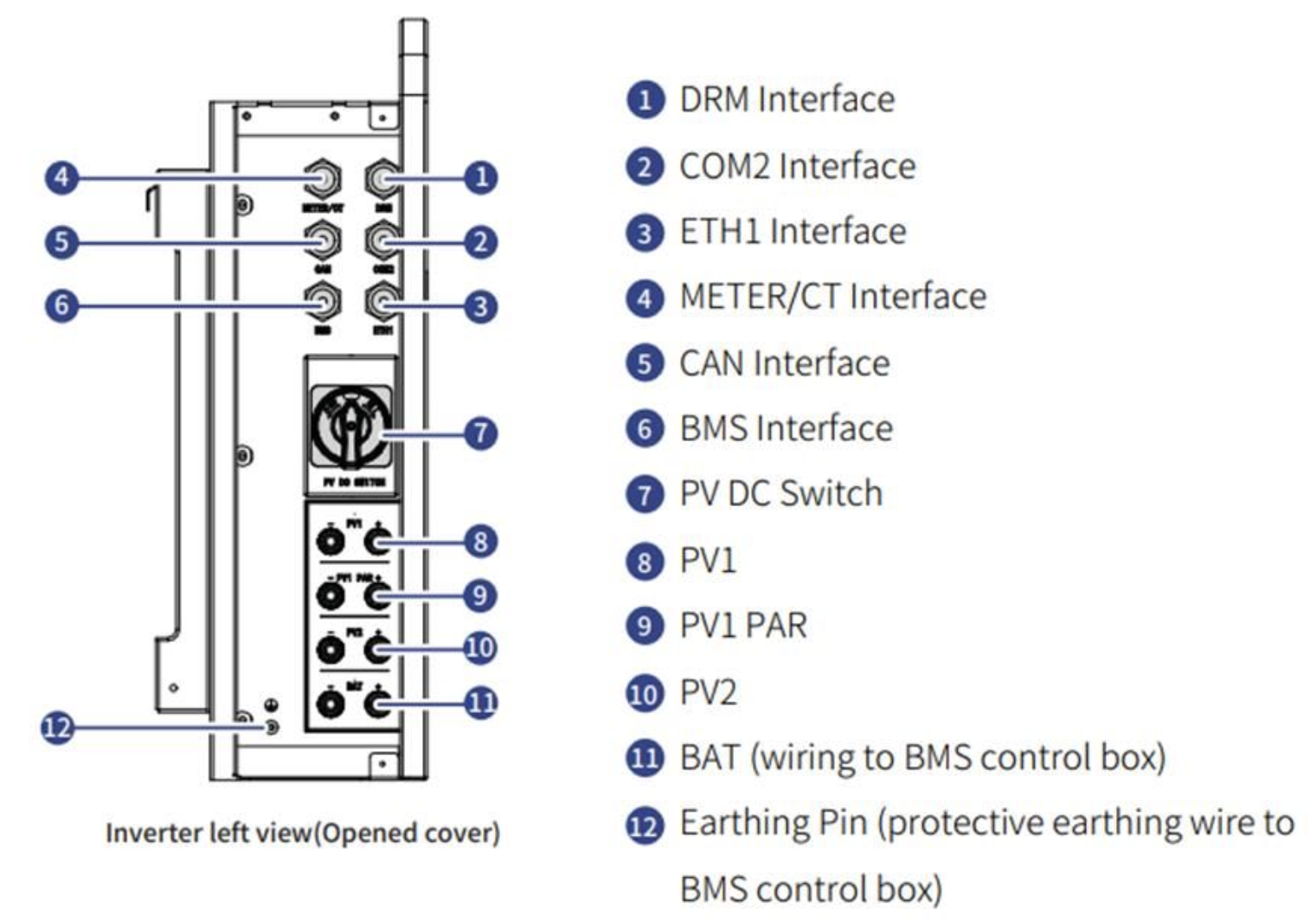

Kontaktdonet kopplas sedan till växelriktaren till port 2 (COM2 Interface)

‍
