Modbus-kablarna kopplas till ett kontaktdon av typen RJ45 som sedan kopplas till växelriktaren, beroende på typ av växelriktare så kopplas kablarna olika till kontaktdonet.

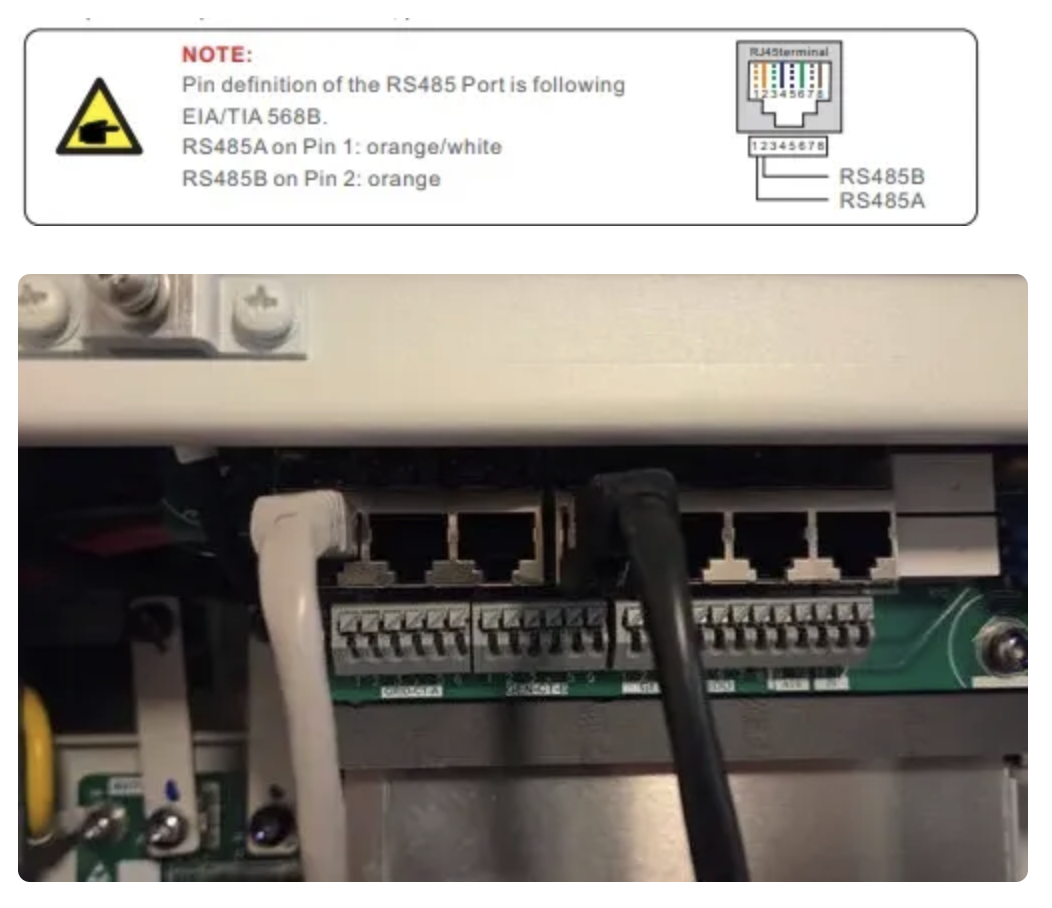

För växelriktare serie S6-EH3P(12-20K)-H‍

• Kabel A (Data positiv A+) skall kopplas till pin 1 (RS485A, orange/vit färg).
• Kabel B (Data negativ B-) skall kopplas till pin 2 (RS485B orange färg).
  ‍

Kontaktdonet kopplas till den vänstra porten i bilden

‍

‍

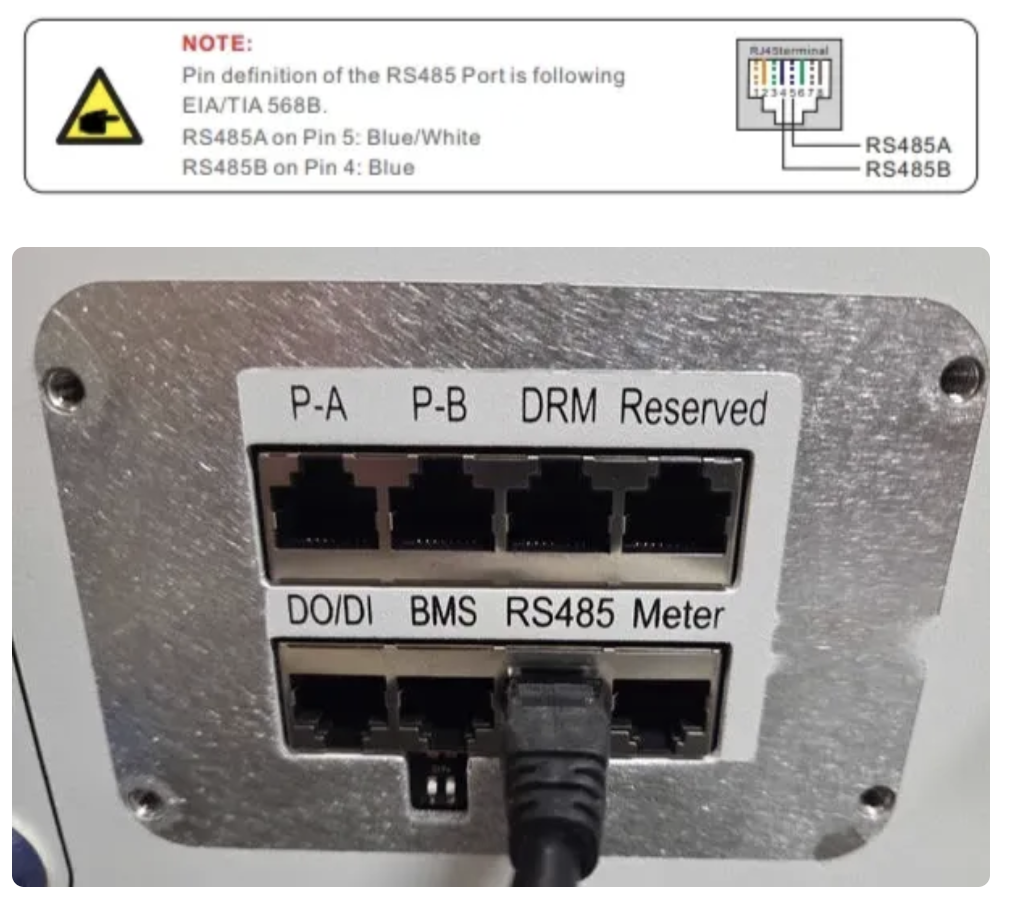

För växelriktare serie S6-EH3P(5-10K)-H

• Kabel A (Data positiv A+) skall kopplas till pin 5 (RS485A, blå/vit färg).

• Kabel B (Data negativ B-) skall kopplas till pin 4 (RS485B, blå färg).
