1. Aktivera Modbus-Interface i EMS-systemet

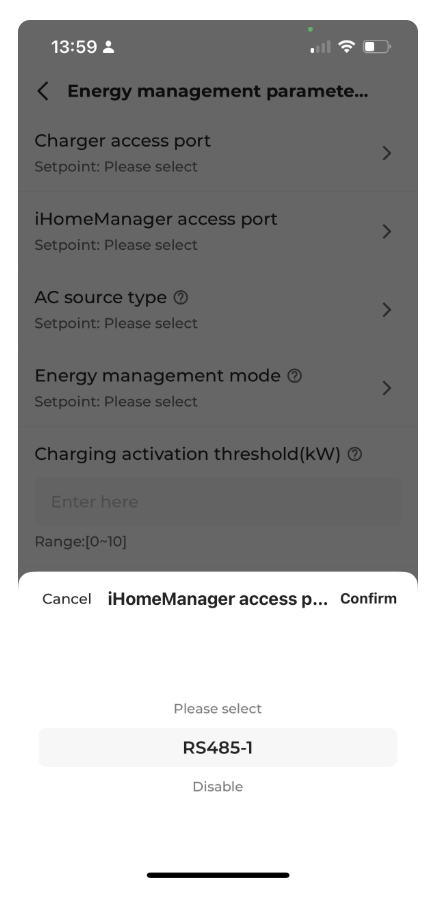

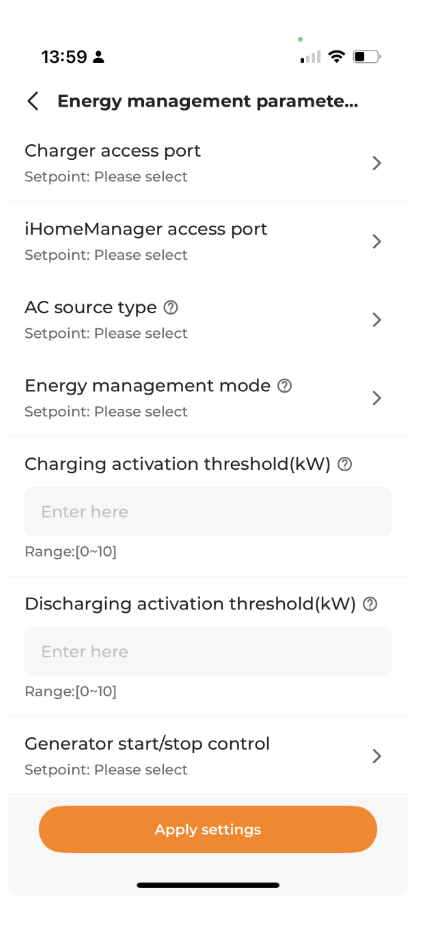

För att aktivera kommunikation via RS485, navigera från inställningar/settings > Avancerade inställningar/settings > “Energy management parameters” > “iHomeManager access port” > välj “RS485-1” och klicka på bekräfta/confirm.

‍

‍

2. Anslutning till Sungrow växelriktaren

​

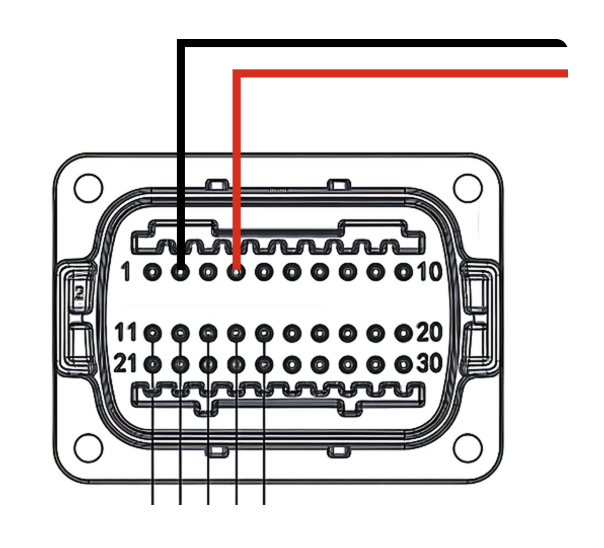

‍Modell SHxRT‍

Modbus-kabeln ska kopplas in i COM

Kabel A+ ska kopplas till pin 2

Kabel B- ska kopplas till pin 4

​

‍

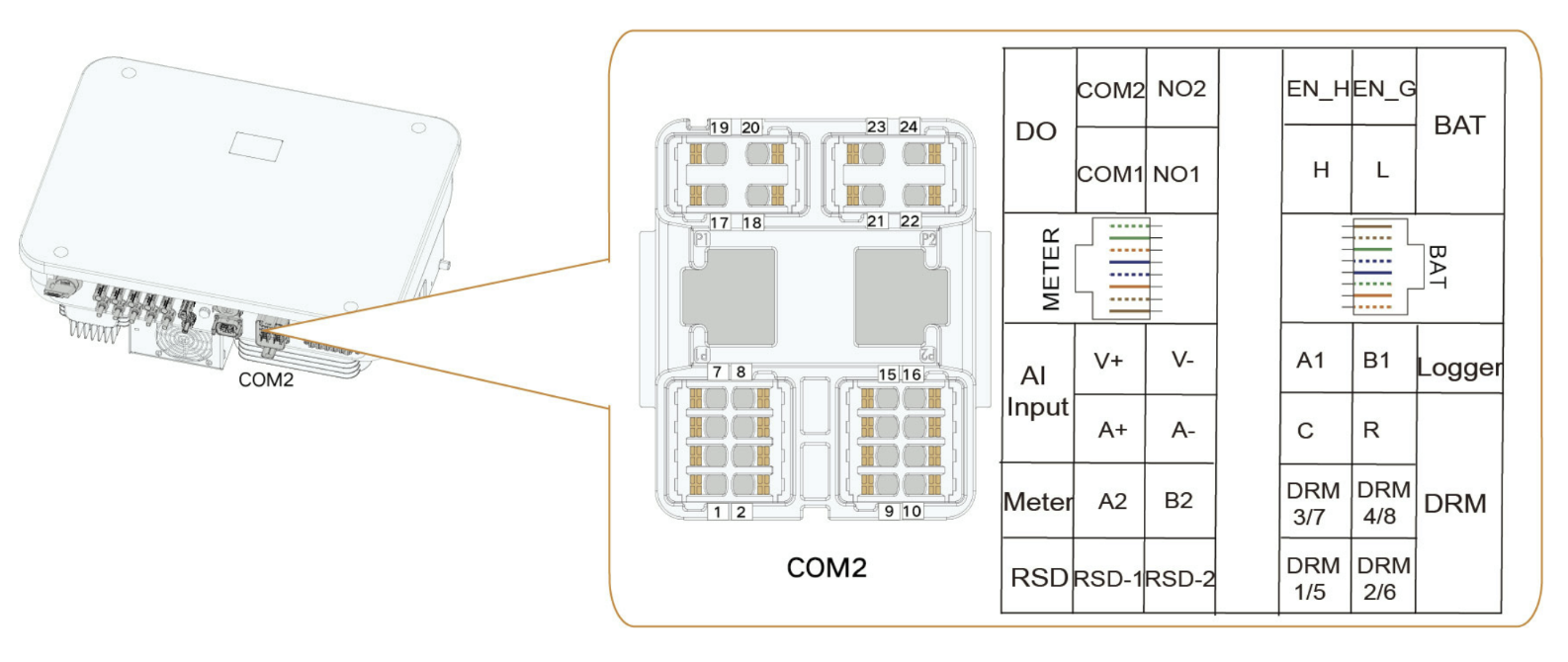

‍Modell SHxT

Modbus-kabeln ska kopplas in i COM2

Kabel A+ ska kopplas till pin 15 (Logger A1)

Kabel B+ ska kopplas till pin 16 (Logger B1)
